Как подготовить файл резки на станке СРП-32ХХ

23.11.2015

Многие, кто только начинают заниматься бизнесом на фигурной резке пенопласта, часто задаются вопросом - где взять файлы для резки?

Есть два варианта подготовки файлов:

1 вариант. Нарисовать самому. Это вариант для тех, умеет рисовать в графическом редакторе. Это будет эксклюзивный файл, под ваши задачи и требования клиентов.

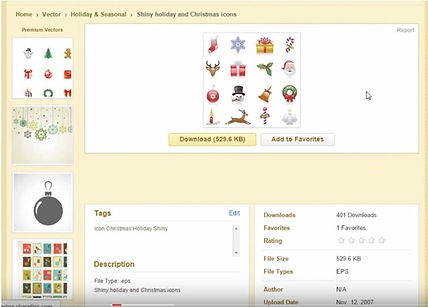

2 вариант. Если вы не умеете рисовать в графических редакторах. В интернете есть огромное количество готовых векторных изображений. Сайты с коллекциями достаточно легко находятся в поисковиках по запросу "векторная картинка". Как правило, на таких сайтах есть как платные картинки, так и бесплатные. Изображения разбиты по категориям.  Рассмотрим на примере категории "Новый год":

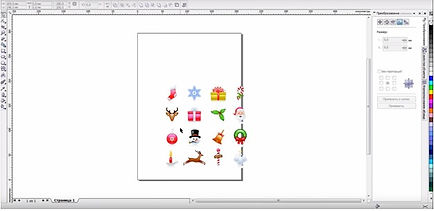

Файлы идут в формате "EPS". Этот формат без проблем открывается CorelDraw. В окошке импорта выбираем "кривые" и нажимаем "ОК":


Файл открылся, картинки достаточно хорошего качества:

Выбираем необходимый рисунок и меняет размер:

Внимательно смотрим на изображение, чтобы не было ничего лишнего - убираем тени под копытцами:

 Далее, избавляемся от всей цветной заливки. Для этого, выделяем нашего оленя и на палитре цветов выбираем "Без цвета".  Затем нашему изображению необходимо добавить контур. Для этого, нажимаем на палитре правой кнопкой мыши на черный цвет и получаем контур рисунка:

Затем удаляем все оставшуюся цветную заливку:

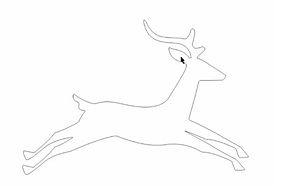

Теперь мы видим, что рога оленя и его тело - два разных контура. Необходимо их объединить. Для этого, выделяем оленя полностью и нажимаем кнопку "Объединить":



Файл практически готов:

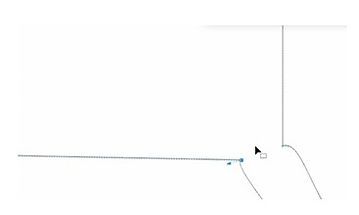

Осталось задать точку входа и точку выхода струны. Выбираем инструмент "Форма" . Делаем разрыв в необходимом месте:

Затем инструментом "Карандаш" подрисовываем точку входа и точку выхода:



Проверяем правильность соединения:



Сохраняем файл в формате "PLT". При сохранении обязательно проверяйте единицы измерения плоттера,  для станков СРП значение должно быть - 5080, и разрешение кривой - 0,0:

Проверяем кнопкой "Имитация". Файл готов!



Видеоурок, как подготовить файл для резки:
